Tuto Montage d'un lanterneau motorisé sur LVX de 2008

[jlouis69]

Bonjour à tous,

Alors que j’avais déjà installé un Climatiseur de toit de mon LVX 755 SX qui me donne entière satisfaction celui-ci ne peut fonctionner qu’à partir du raccordement au réseau domestique 220 V à moins de disposer d’un convertisseur 12 V -> 220 V conséquent ainsi que d’un pack de batteries important (plus panneaux solaires en conséquence), voire un groupe électrogène que je ne possède pas (problèmes de poids et de nuisance sonore) .

Mon Camping-Car n’étant pas branché en permanence et ayant possédé un lanterneau motorisé sur mon précédent que j’avais apprécié, j’ai donc pris la décision de faire de même sur l’actuel.

Par contre, faute de place disponible sur mon toit du fait que le précédent propriétaire de mon véhicule avait fait installer sa parabole à proximité du lanterneau de 40 x 40 situé entre les espaces jour et nuit, j’avais été contraint de monter ma climatisation en lieu et place du lanterneau situé au-dessus du lit transversal AR sur soute garage.

Le lanterneau motorisé retenu étant bien moins encombrant qu’un quelconque climatiseur, je l’ai donc installé à l’emplacement initialement envisagé par ma Clim.

Parmi les produits disponibles sur le marché mon choix s’est porté sur le modèle MAXXFAN DeLuxe commercialisé par le fabricant MAXXAIR que vous trouverez à partir du lien suivant : https://airva.eu/fr/

Pourquoi ce modèle me direz-vous ?

En fait il possède à mes yeux pour intérêt principal de pouvoir rester ouvert en cas de pluie sans crainte d’inondation tout comme de rouler dans cette même position.

Il possède bien d’autres avantages tels que la présence d’un télécommande, de disposer de 10 vitesses aussi bien en mode extraction qu’insuflation, de choisir la température voulue à l’aide d’un thermostat etc …

Revenons à présent à son montage :

1 ère photo : Le lanterneau actuel 40 x 40 de la marque REMIS monté d’origine sur mon LE VOYAGEUR

Lanterneau 40 x 40 marque REMIS monté d'origine

Photo 1 Lanterneau REMIS 40 x 40 d'origine.JPG (3.03 Mio) Vu 4920 fois

1 ère étape : Dépose du cadre intérieur qui comprend la moustiquaire et le store occultant.

Pour ce faire il suffit simplement de tirer délicatement celui-ci vers le bas ce qui a pour effet de le déclipser.

Déclipsage du cadre intérieur

Photo 2 Déclipsage du cadre intérieur du lanterneau REMIS.JPG (2.9 Mio) Vu 4920 fois

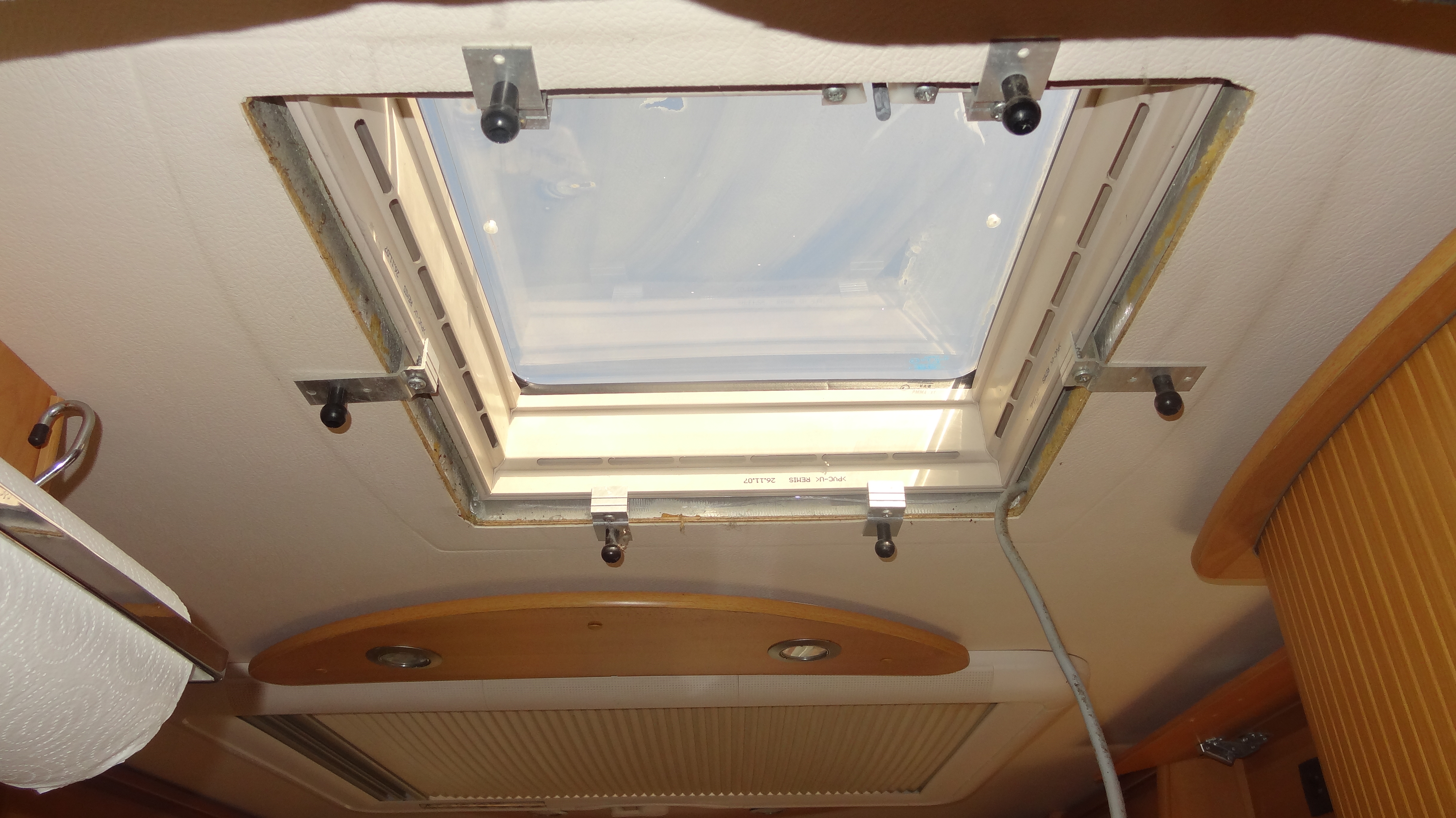

Le voici à présent déposé :

Cadre intérieur déposé

Photo 3 Le cadre intérieur est déposé.JPG (3.57 Mio) Vu 4920 fois

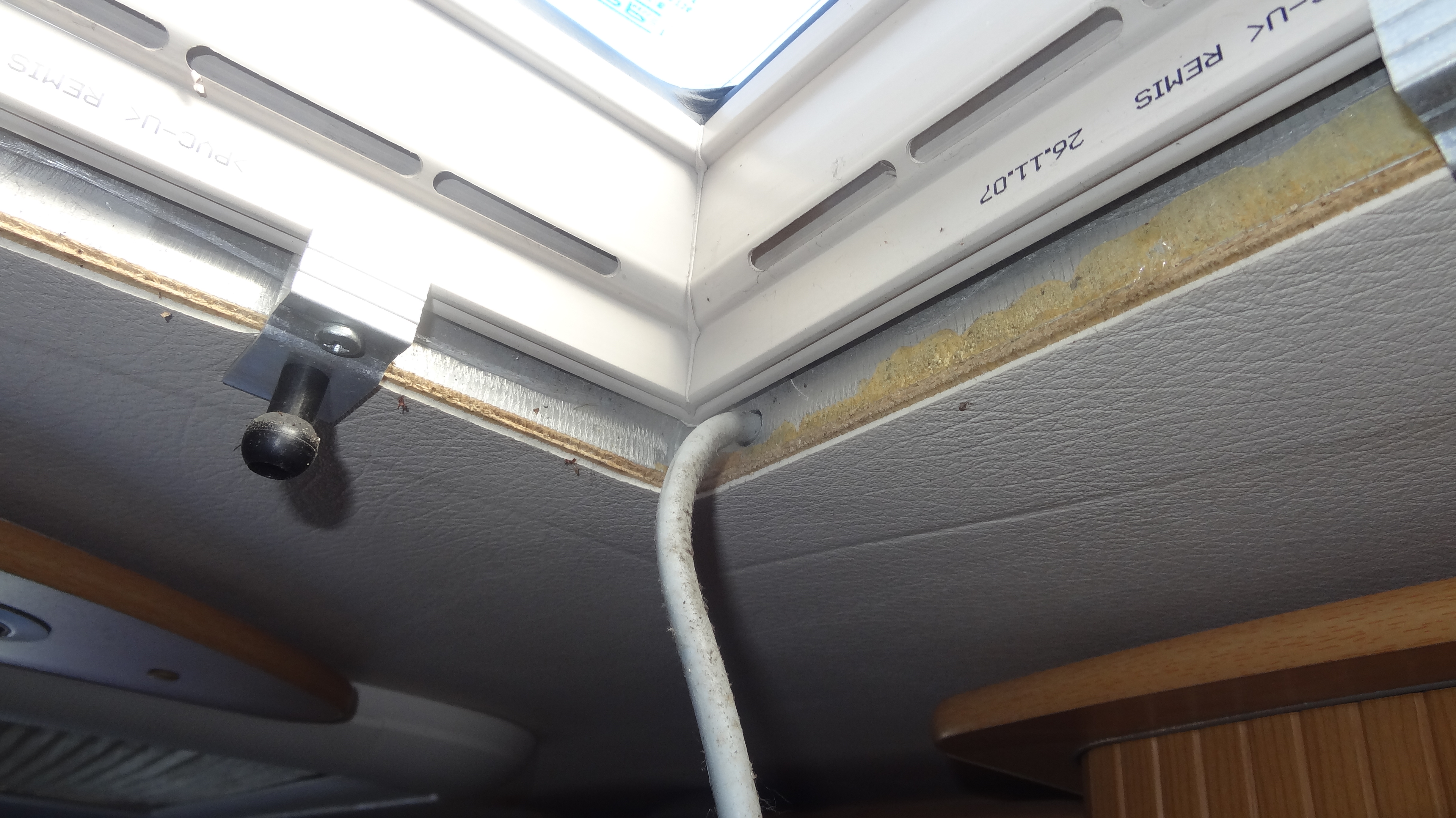

Et, miracle : Ainsi que vous l’avez remarqué sur la précédent photo, un câble d’alimentation est en attente. En fait ce n’est pas un miracle mais un choix retenu par notre constructeur préféré (LE VOYAGEUR) qui avait pris à l’époque la sage décision de prévoir la future installation d’un accessoire électrique.

Le tout était de connaître le voltage disponible et si l’alimentation était déjà prévue (12 V ou 220 V) ????

Câble en attente

Photo 4 Le câble est bien présent en attente.JPG (3.53 Mio) Vu 4920 fois

Afin de déterminer le voltage je décide dans un 1er temps de ne pas raccorder le Camping-Car au réseau domestique 220 et branche tout simplement une douille sur ces 2 fils sur laquelle j’installe une ampoule 220 V.

Résultat : Cele-ci ne s’allume pas.

Je connecte à présent le véhicule au 220 et l’ampoule reste ……… « muette »

A présent je débranche la prise extérieure 220 V et remplace ma douille équipée d’une ampoule 220 par un équipement 12 V. Et la lumière fut

Bingo : Non seulement je dispose bien du 12V mais ces 2 fils sont également alimentés. BRAVO LE VOYAGEUR !

A présent, reste à déposer le lanterneau d’origine et commence donc à dévisser ses brides de maintien :

Dévissage d'une bride de maintien

Photo 5 Dévissage des pattes de maintien du lanterneau REMIS.JPG (2.86 Mio) Vu 4920 fois

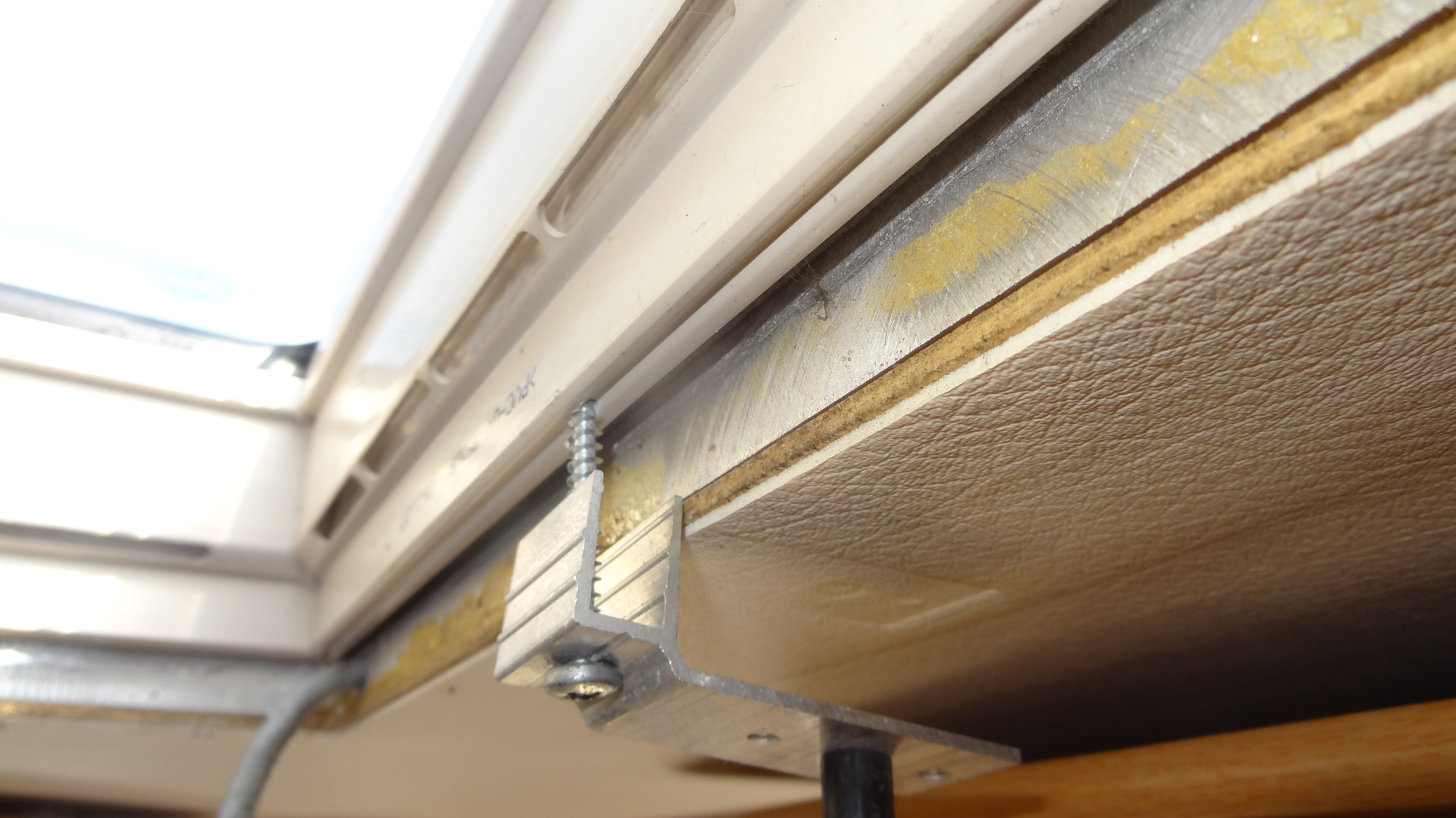

Décidément cette vis est longue :

Cette vis est vraiment longue

Photo 6 Les vis sont longues.JPG (3.19 Mio) Vu 4920 fois

Mais véritablement très très longue :

Vis véritablement très longue

Photo 7 Même véritablement très longues.JPG (3.12 Mio) Vu 4920 fois

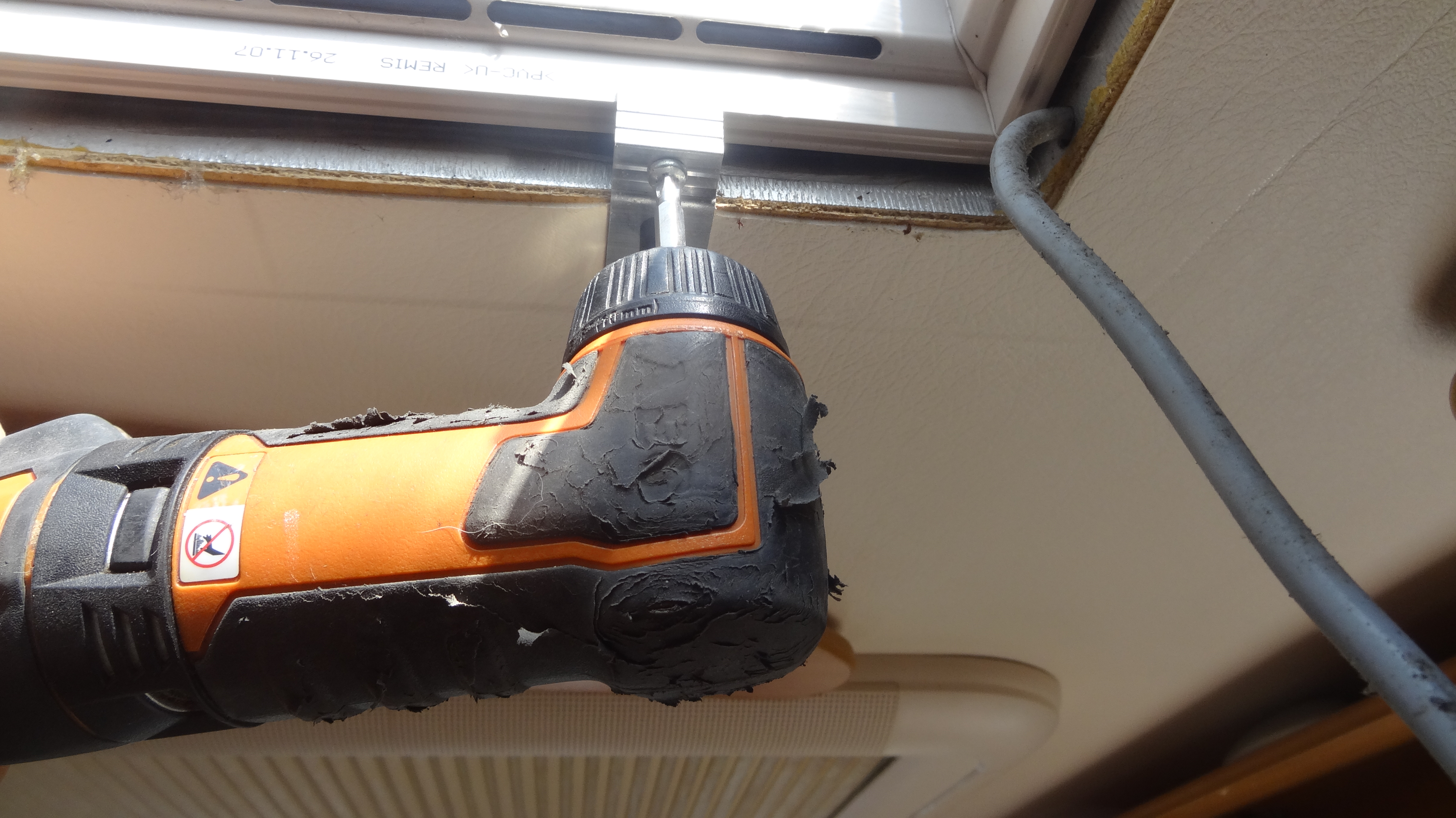

En conséquence je dépose mon « arme » (tournevis ) et utilise alors une vissues / dévisseuse électrique :

Une visseuse / dévisseuse est préférable

Photo 8 Il vaut mieux utiliser une visseuse électrique.JPG (3.53 Mio) Vu 4920 fois

Il n’y a pas photo, je gagne du temps et de l’énergie A présent, montons sur le toit afin de déposer le lanterneau en objet :

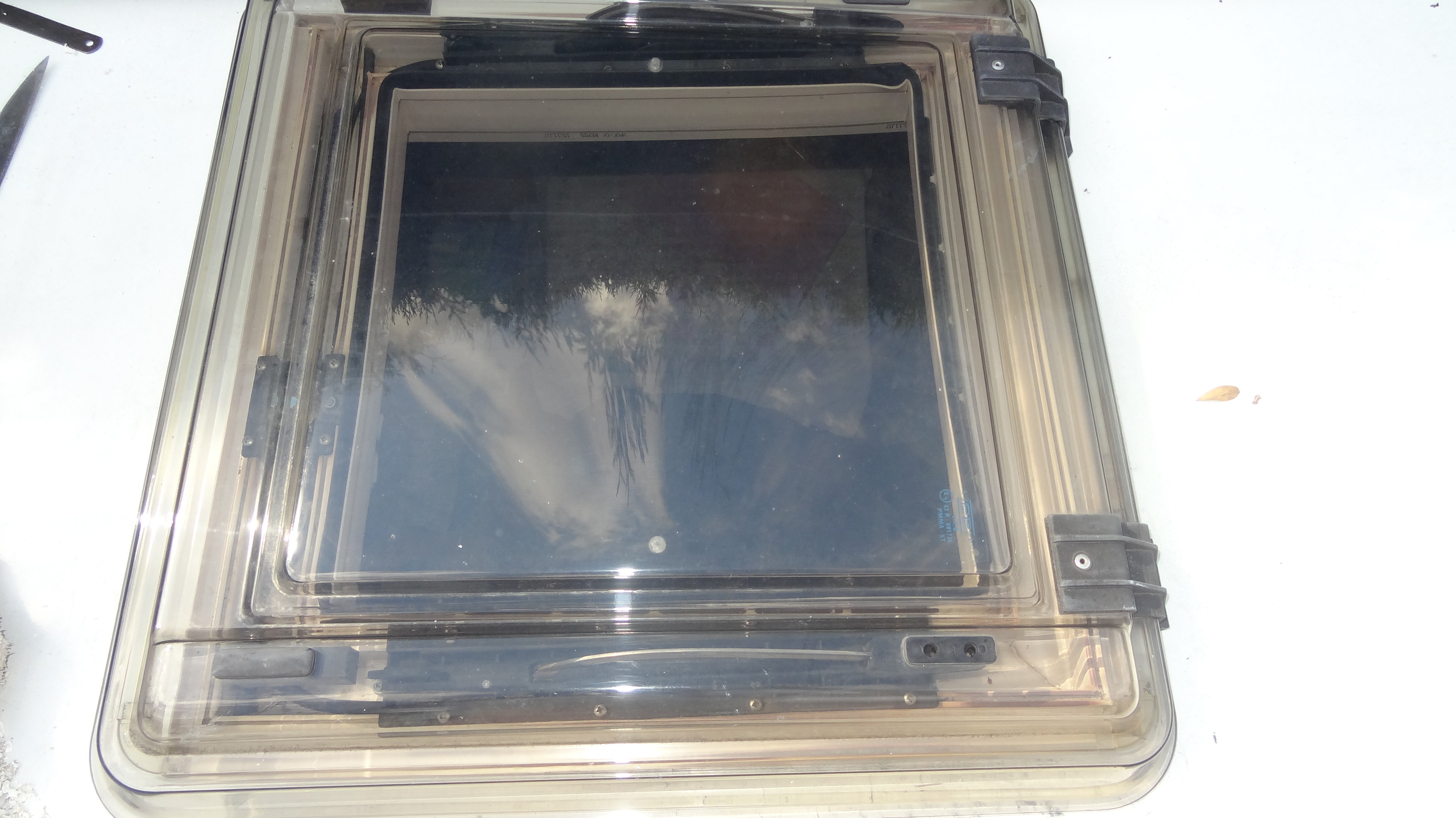

Nécessité de déposer le couvercle transparent

Photo 9 Nécessité de déposer le couvercle transparent.JPG (3.04 Mio) Vu 4920 fois

Je commence à découper le joint à l’aide d’un cutter :

Essai de découpage du joint d'étanchéité

Photo 10 Essai de découpage au cutter.JPG (4.81 Mio) Vu 4920 fois

Suite au message suivant (nombre de photos limité à 10).

A bientôt

[jlouis69]

Suite,

Mais le lanterneau est bien collé et alors un autre moyen plus efficace est utilisé (lame vibrante genre statule équipée de petites dents montée sur ma perceuse électrique) :

Découpage du joint d'étanchéité

Photo 11 Découpe du joint d'étanchéité.JPG (3.95 Mio) Vu 4915 fois

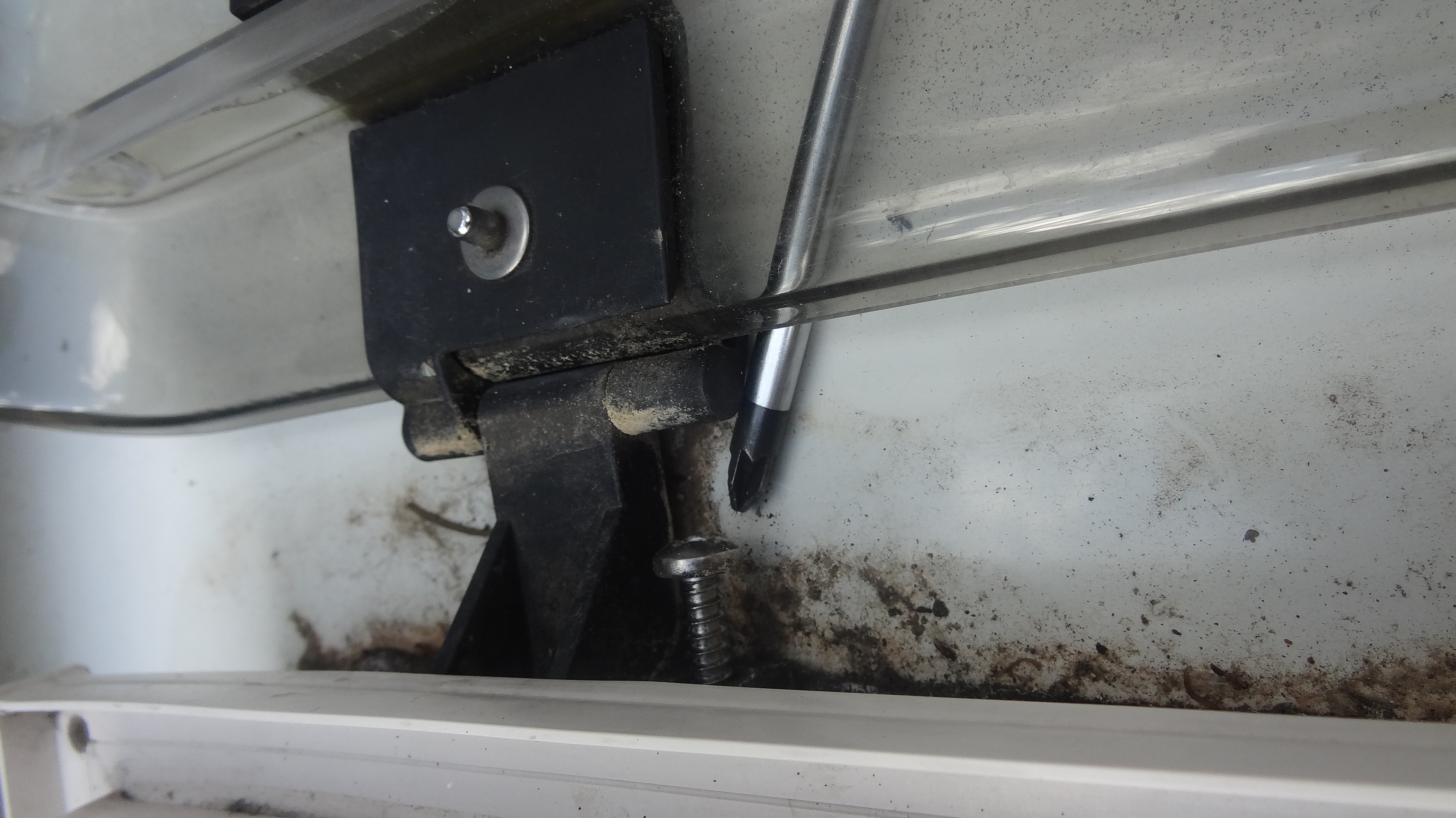

3 faces sont ainsi faites mais côté charnière de la vitre cela est impossible. Il me faut donc la déposer soit en perçant les rivets qui la maintiennent aux 2 charnières (ce que je ne souhaite pas), ou bien alors en enlevant les vis qui solidarisent les charnières au cadre du lanterneau. Mais ces vis sont très difficilement accessibles (photos suivantes) :

Vis inaccessible

Photo 12 Vis inaccessible.jpg (2.78 Mio) Vu 4915 fois

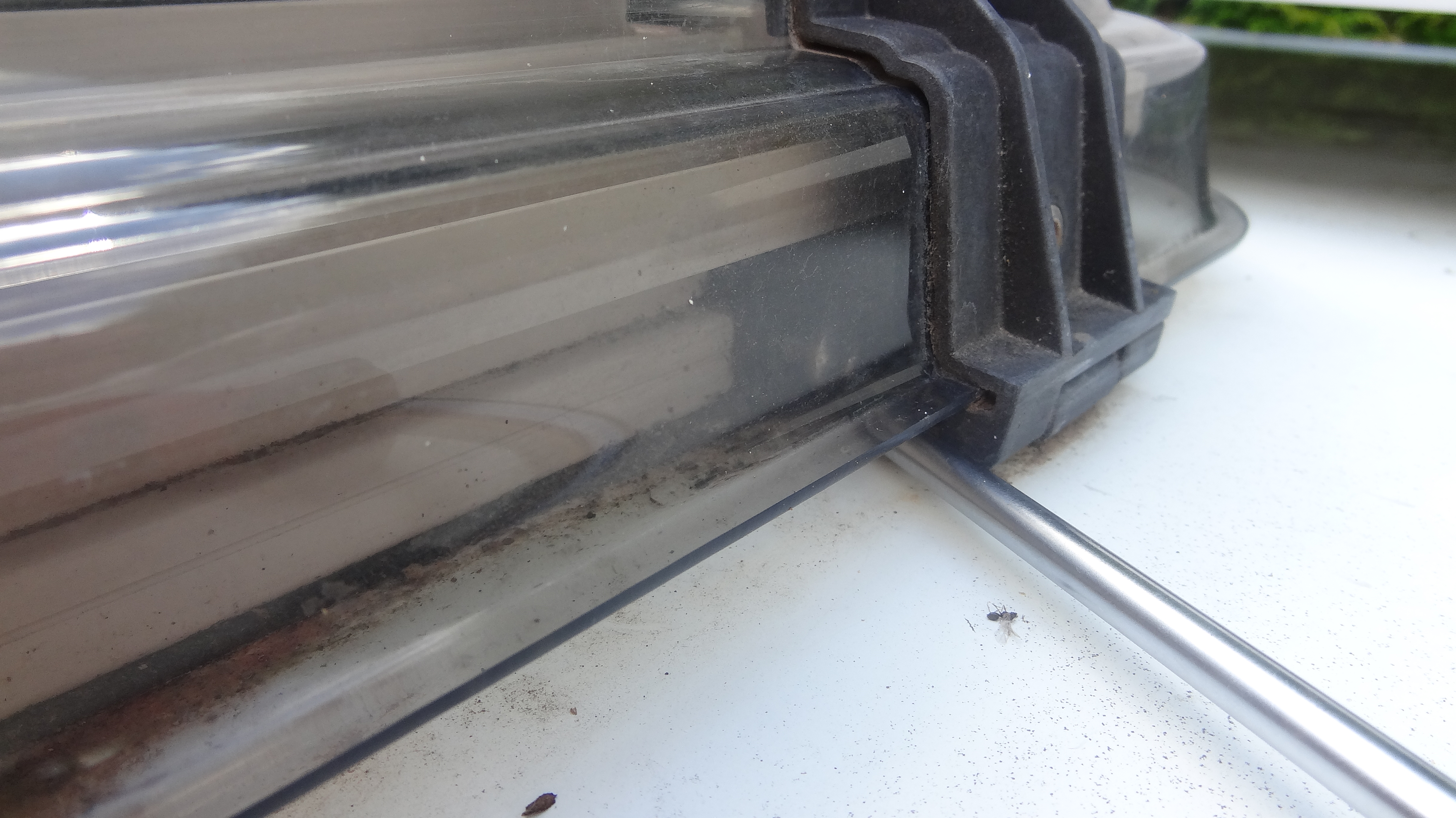

Un tournevis ne passe pas :

Un tournevis ne passe vraiment pas

Photo 13 Un tournevis ne passe pas.JPG (3.64 Mio) Vu 4915 fois

Même cet outil ne convient pas :

Avec cet outil impossible d'accéder aux vis des charnières

Photo 14 Avec cet outil impossible d'accéder aux vis.JPG (4.18 Mio) Vu 4915 fois

Pas plus qu’avec cet autre moyen :

De même avec cet autre outil

Photo 15 Même avec cet outillage le dévissage est difficile.JPG (3.41 Mio) Vu 4915 fois

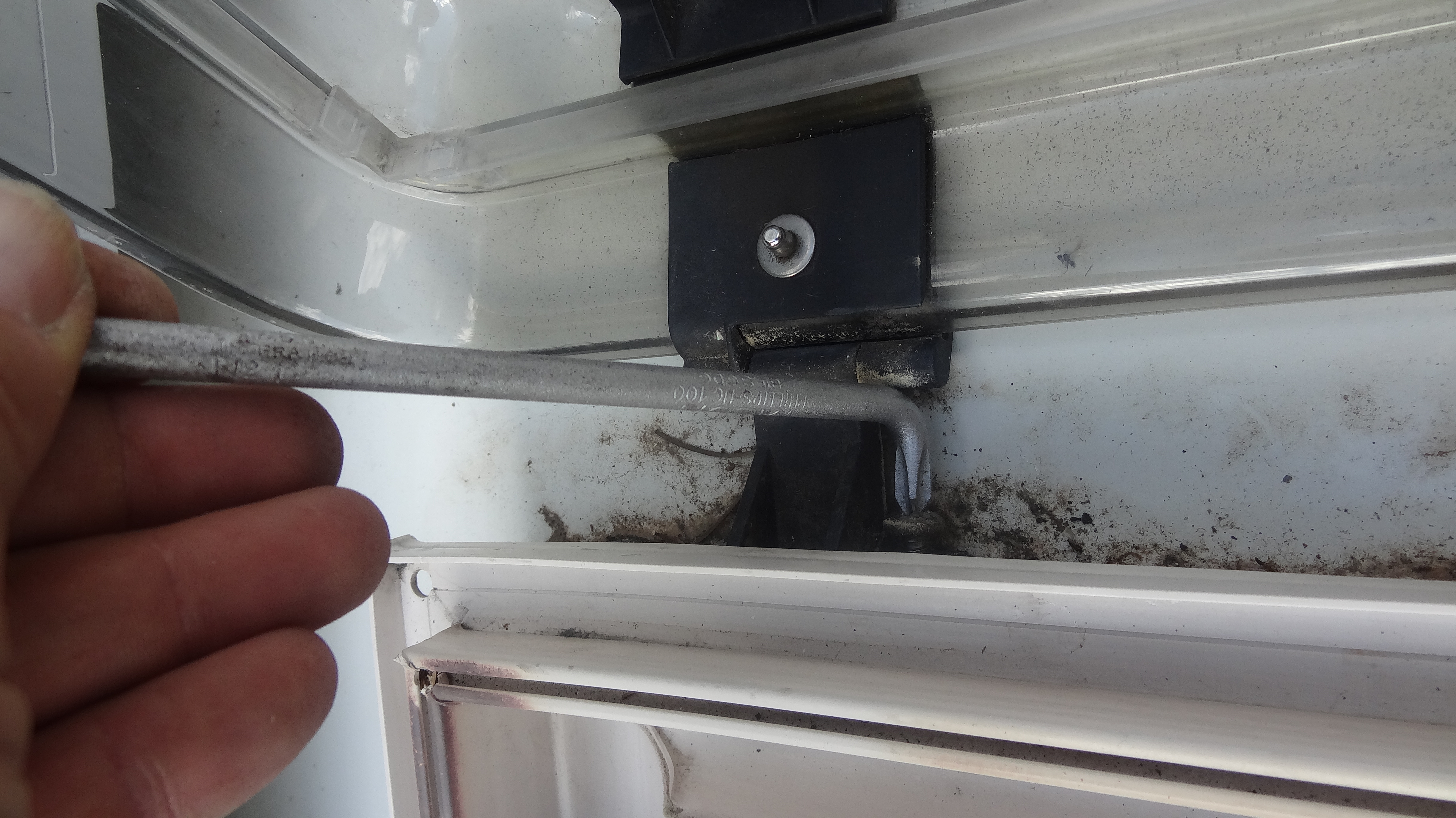

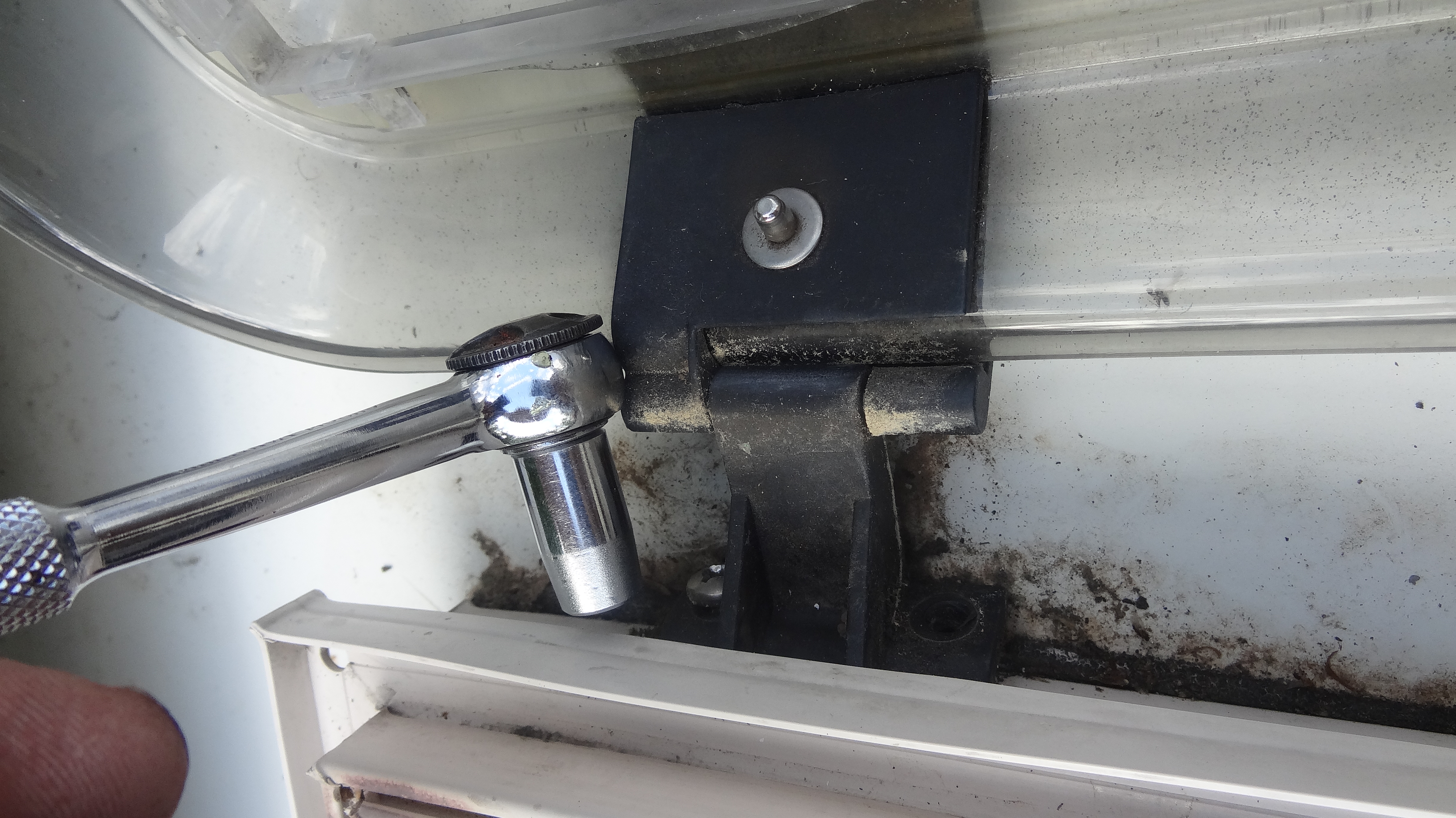

Mais j’ai plus d’une ressource et bingo, voici le matériel adéquat :

Bingo ! Voici l'outil qu'il me faut

Photo 16 Bingo voici l'outil idéal.JPG (3.95 Mio) Vu 4915 fois

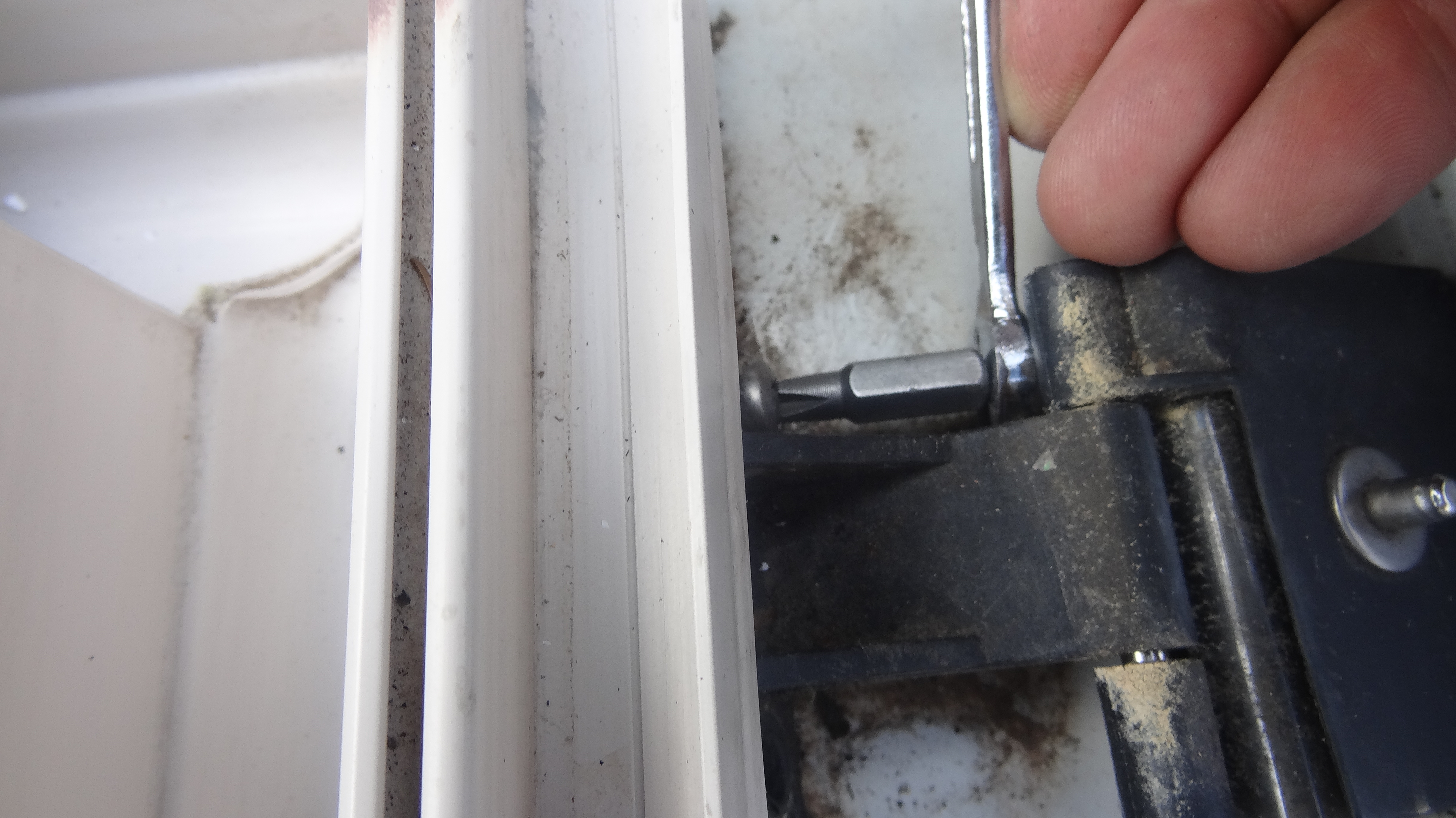

Et même partiellement dévissée, le tournevis ne permet toujours pas la dépose complète de la vis :

Même légèrement dévissée, le tournevis ne convient pas

Photo 17 Même légèrement dévissée un tournevis ne convient pas.JPG (3.86 Mio) Vu 4915 fois

Ouf, enfin les 2 charnières sont désolidarisées du lanterneau et le couvercle est ainsi déposé ce qui me permet alors de découper le joint sur cette dernière face :

La vitre du lanterneau est enfin déposée

Photo 18 La vitre du lanterneau est enfin déposée.JPG (3.96 Mio) Vu 4915 fois

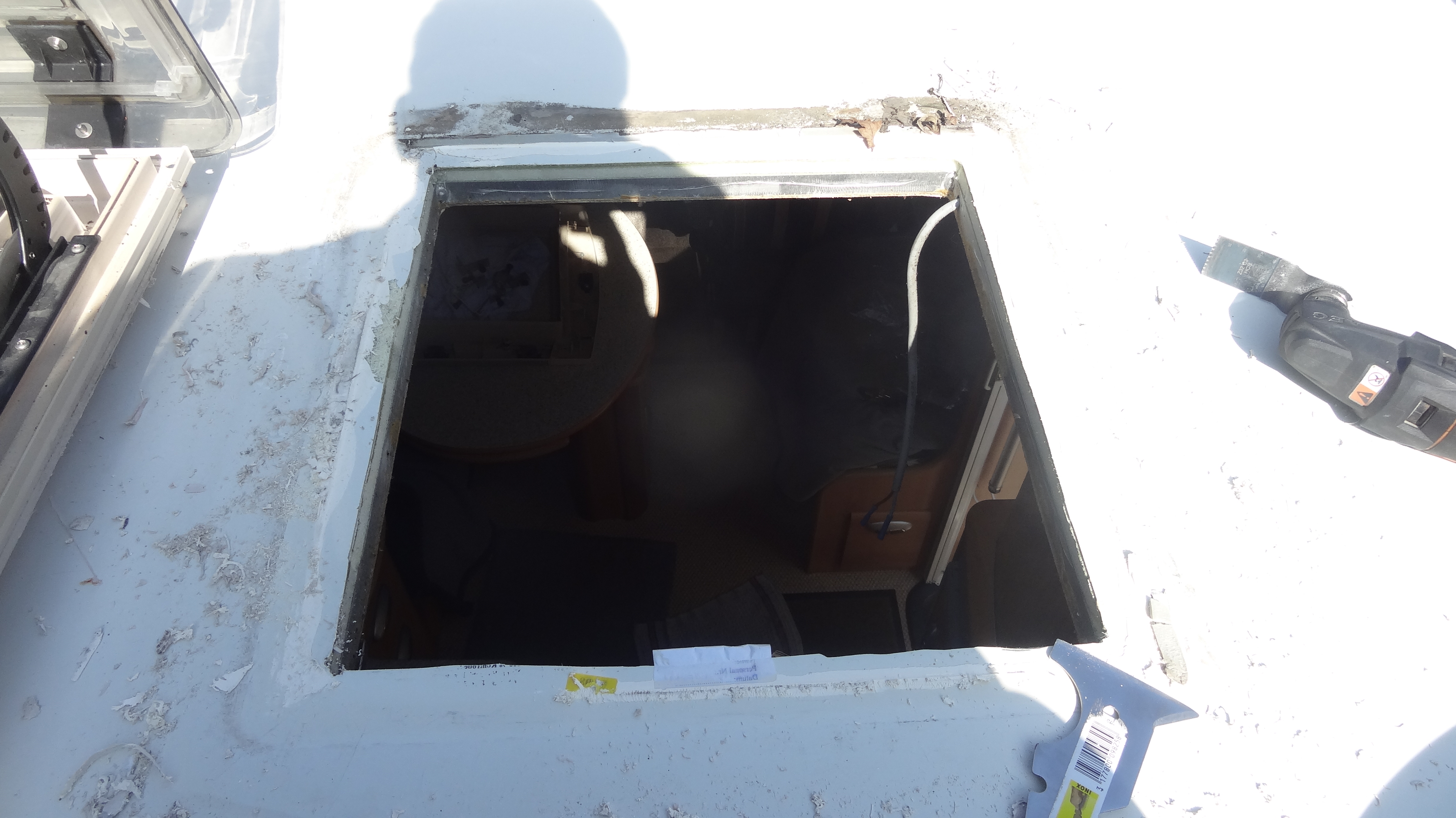

Le lanterneau est entièrement déposé, reste à présent à parfaire le nettoyage :

Le lanterneau est déposé

Photo 19 Le lanterneau est déposé.JPG (2.59 Mio) Vu 4915 fois

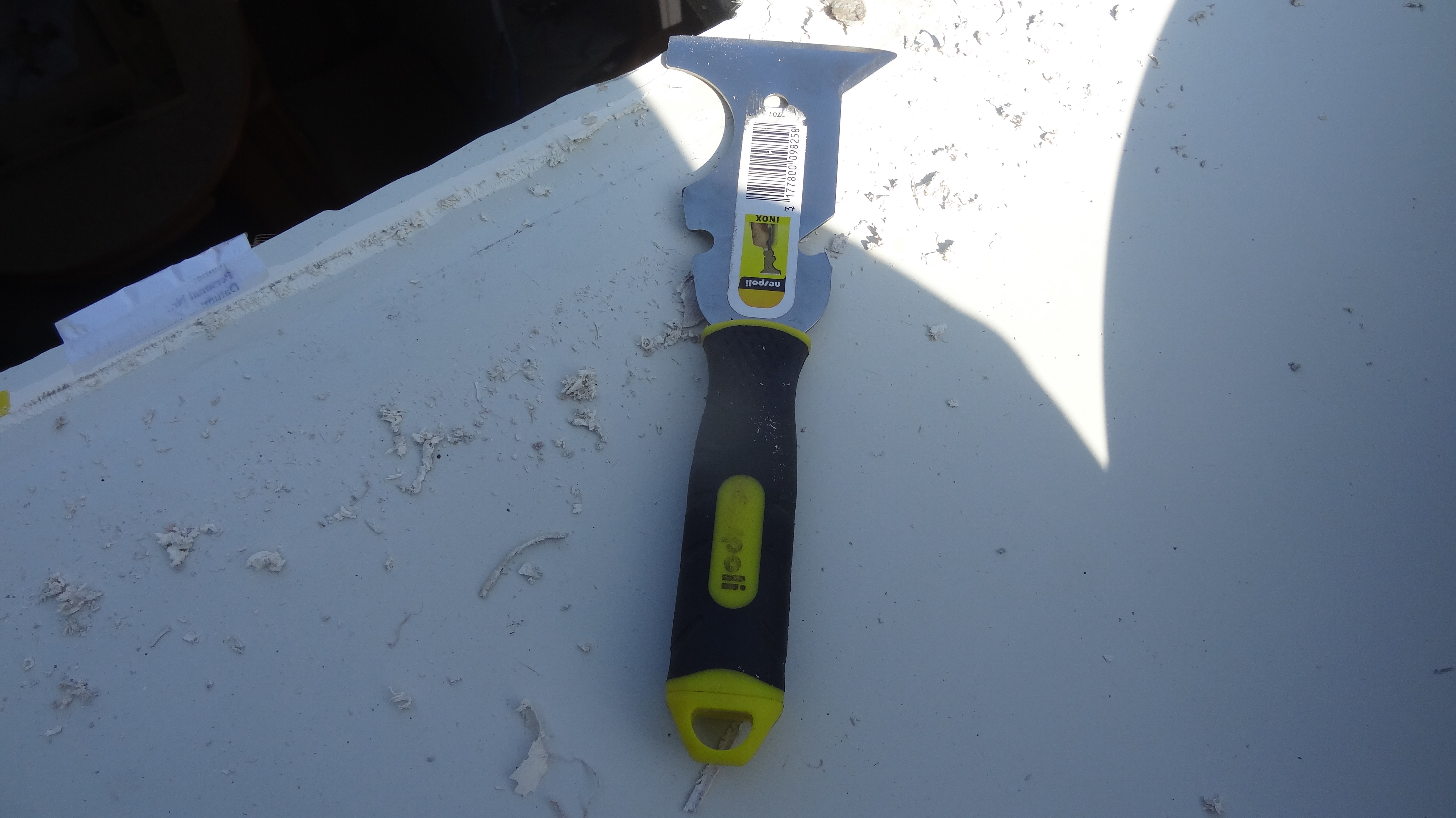

Pour ce faire j’utilise un racloir :

Le racloir utilisé pour enlever le sikaflex d'origine

Photo 20 Le racloir utilisé pour enlever le joint sikaflex d'origine.JPG (2.9 Mio) Vu 4915 fois

Suite avec le prochain message.

[jlouis69]

Coucou, me revoici

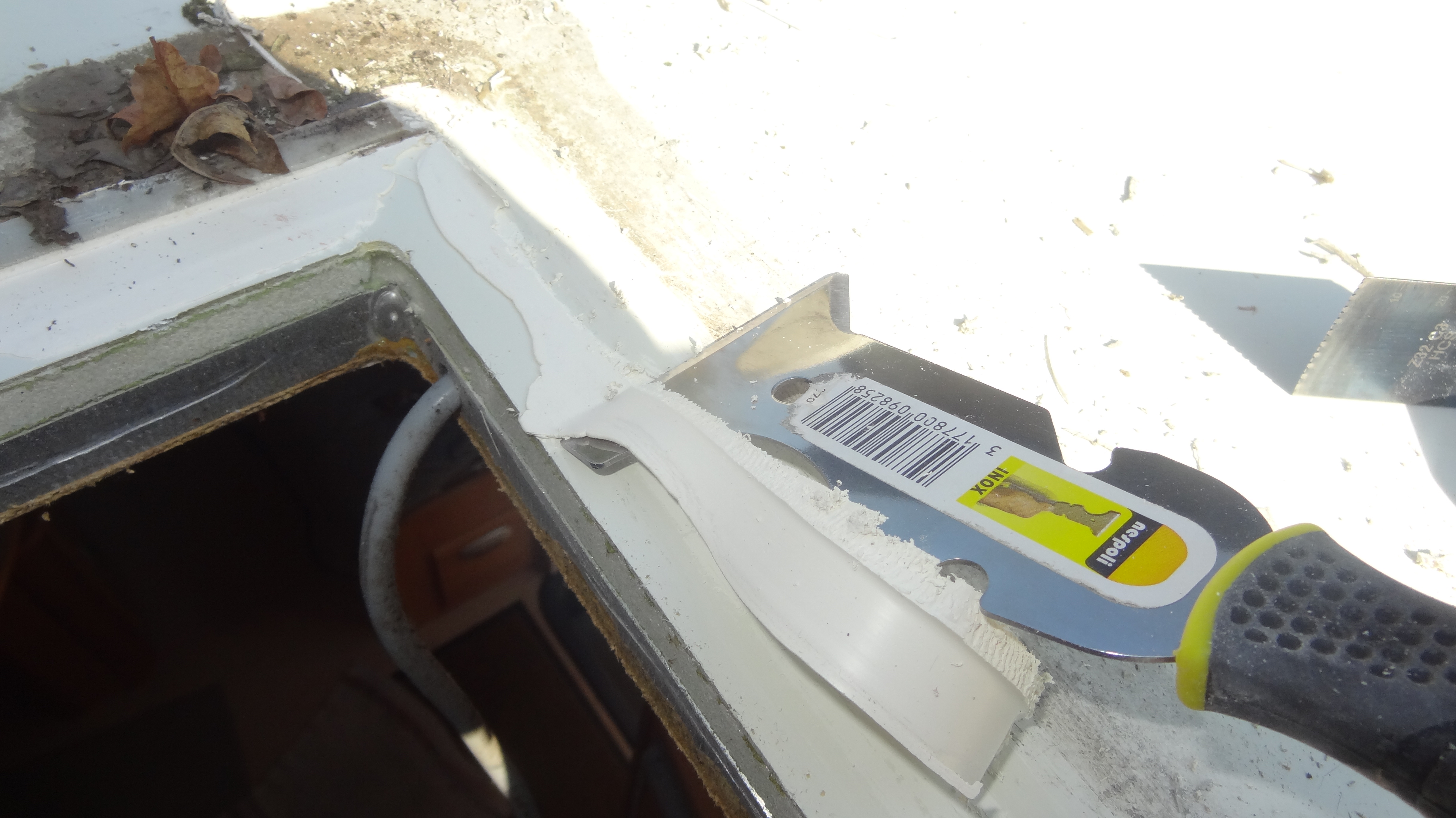

Qui ma foi convient parfaitement (avec un peu d’huile de coude ) :

Décidément, quel bon investissement

Photo 21 Ce racloir convient parfaitement.JPG (2.59 Mio) Vu 4911 fois

Afin d’obtenir un parfait état de surface je termine le nettoyage de la surface en utilisant un dissolvant (ici acétone). Je positionne ensuite le cadre extérieur du nouveau lanterneau, trace de contour avec un crayon et dépose un ruban adhésif en léger retrait du cadre afin que le débordement du futur joint soit parfaitement délimité. Dommage, omission de la photo (j’étais trop pressé d’installer mon nouveau lanterneau).

J’avais bien entendu préalablement commandé le ruban d’étanchéité recommandé (mastic butyl 531 Sikalastomer largeur 25 mm épaisseur 3 mm vendu en rouleau de ….. 12 mètres) que voici :

Joint butyl 351 gris de 25 mm épaisseur 3 mm en rouleau de 12 m

Photo 22 Joint Butyl Sikalastomer 531 largeur 25 mm épaisseur 3 longueur 12 m.JPG (2.65 Mio) Vu 4911 fois

Ce mastic est déposé directement sur le cadre extérieur du lanterneau (face qui viendra s’appuyer sur le toit). Je dépose ensuite le cadre sur le toit, appuie fortement et mets en place toutes les vis inox fournies sur lesquelles je dépose du Sika 522 sur les têtes conformément à la notice du lanterneau. Le Butyl déborde alors légèrement du contour du cadre et le découpe proprement. Pour finir, et toujours en respectant la notice, à l’aide de mon pistolet à cartouche je dépose du Sika 522 caravan sur toute la périphérie du cadre extérieur en lissant ce joint avec mon doigt que j’ai préalablement humidifié en le trempant dans un verre d’eau mélangé avec un peu de produit à vaisselle.

J’enlève ensuite le ruban adhésif que j’avais mis en léger retrait du cadre extérieur et voici un travail qui me semble être très propre :

Le cadre extérieur est en place

Photo 23 Le cadre extérieur du nouveau lanterneau est en place.JPG (2.33 Mio) Vu 4911 fois

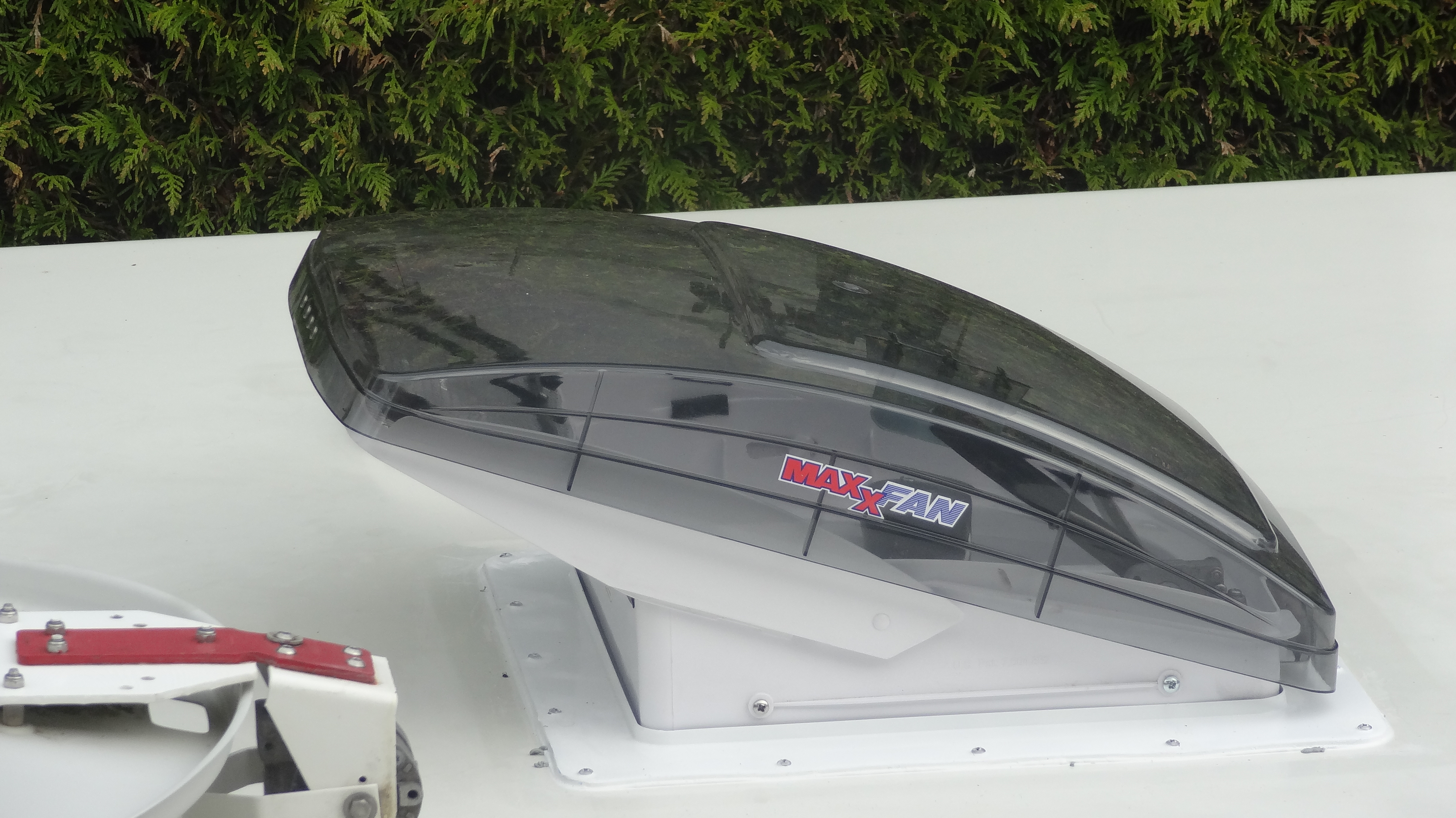

Ne reste plus qu’à suivre la notice en positionnant la partie supérieure du lanterneau comprement la vitre et la motorisation qui est fixée à l’aide de 4 vis latérales :

Le bloc extérieur est en place et fixé sur la platine à l'aide de ses 4 vis latérales de fixation

Photo 24 Le bloc extérieur est fixé sur la platine fixe extérieure par 4 vis latérales.JPG (3.76 Mio) Vu 4911 fois

Le raccordement électrique étant effectué il est à présent possible de fermer le lanterneau que je vous présente ainsi dans cette position :

Et à présent le lanterneau est fermé

Photo 25 Et à présent le lanterneau est fermé.JPG (4.2 Mio) Vu 4911 fois

Passons à présent dans la cellule pour montrer le cadre intérieur sur lequel j’ai déjà clipsé le cadre optionnel qui comprend le store occultant :

Le cadre intérieur optionnel avec son store occultant est en place

Photo 26 Le cadre occultant optionnel est en place.JPG (2.83 Mio) Vu 4911 fois

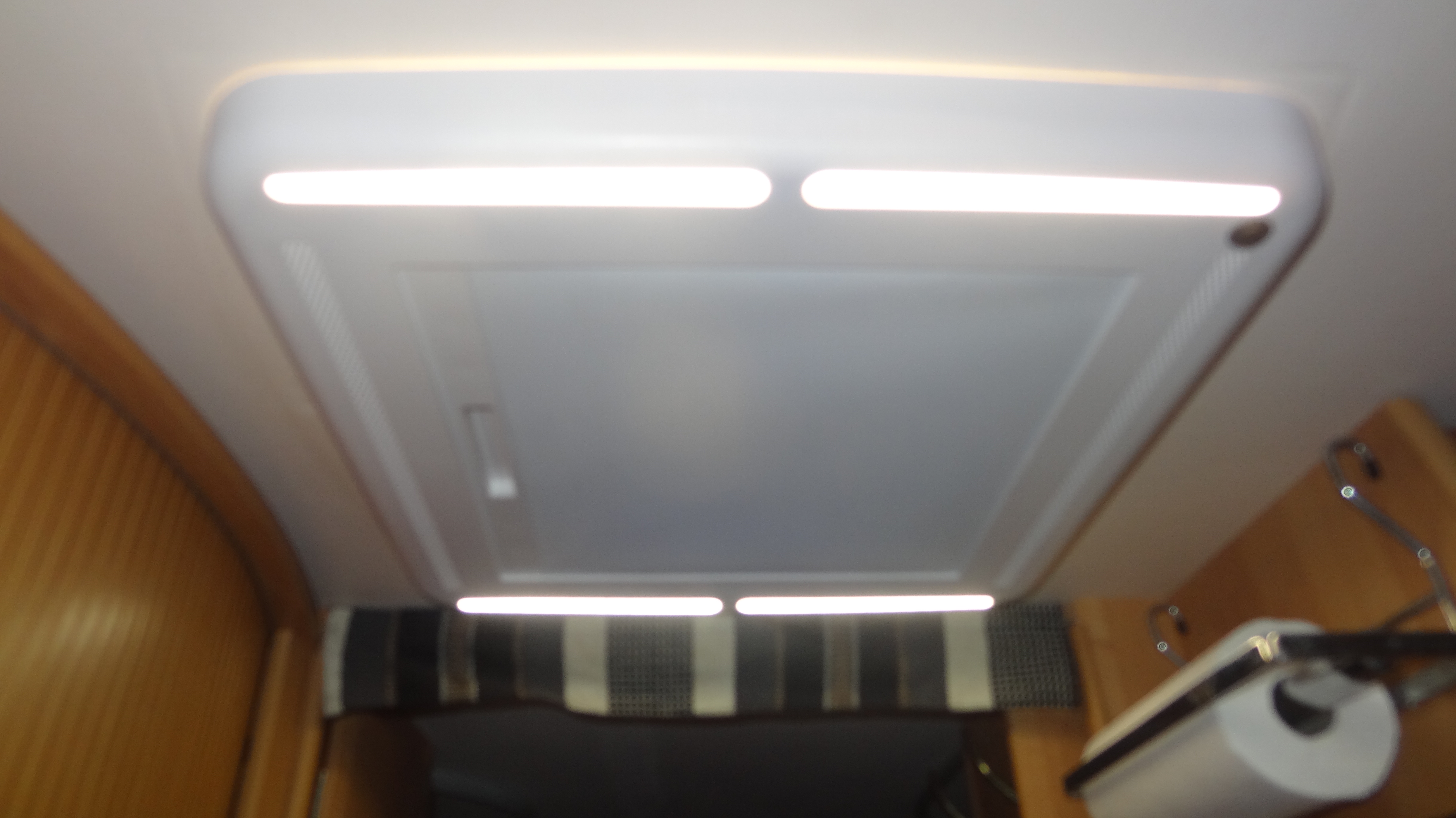

De plus, un éclairage à led est intégré. Par contre l’allumage nécessite d’appuyer sur un bouton alors j’envisage de mettre en place un interrupteur déporté à côté de la porte d’entrée qui pilotera la lumière à distance avant de monter dans la cellule :

Et la lumière fut

Photo 27 Et en plus il s'éclaire.JPG (2.49 Mio) Vu 4911 fois

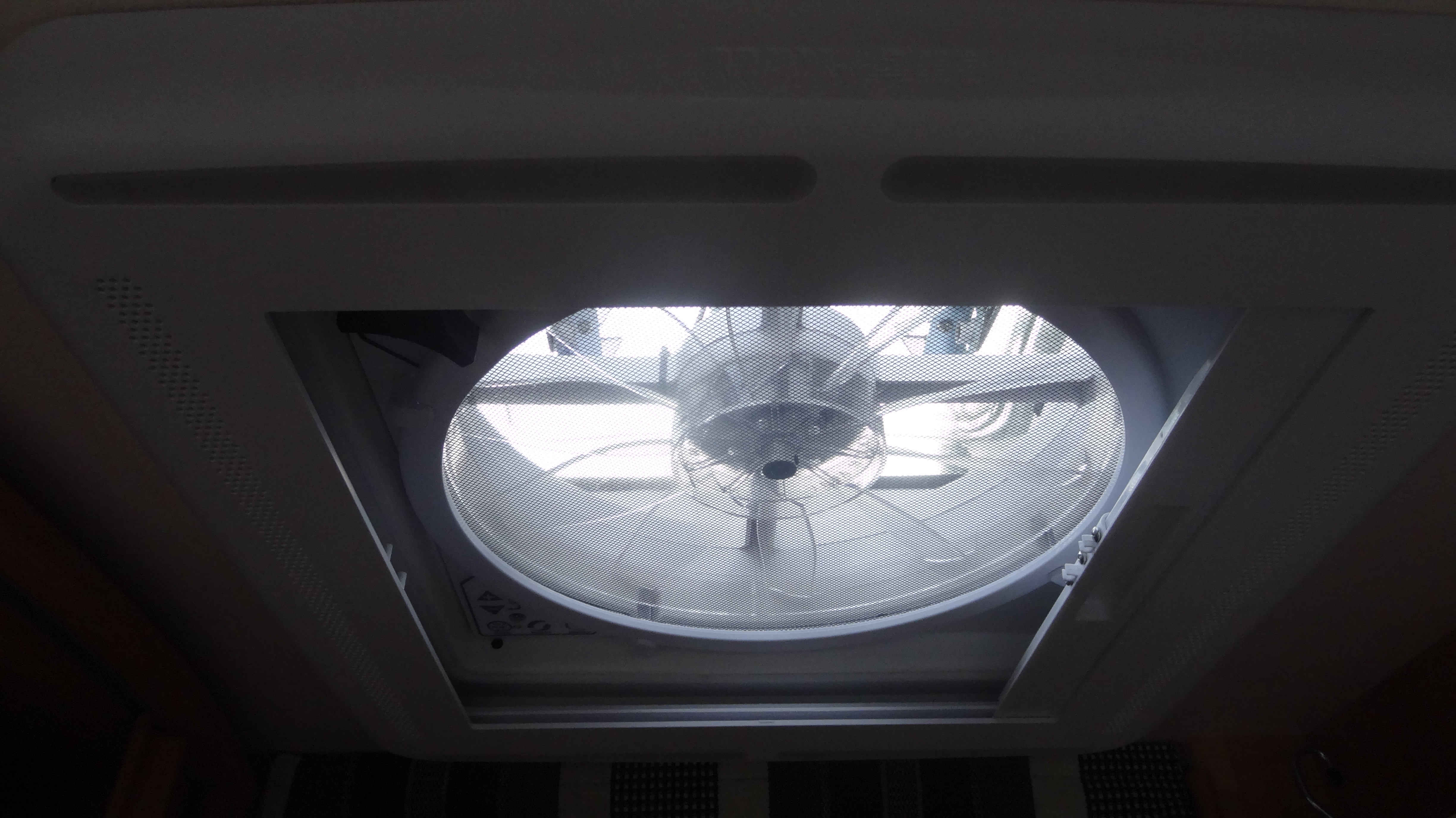

Le lanterneau est opértionnel à présent :

Le lanterneau opérationnel

Photo 28 Le lanterneau est opérationnel.JPG (4.14 Mio) Vu 4911 fois

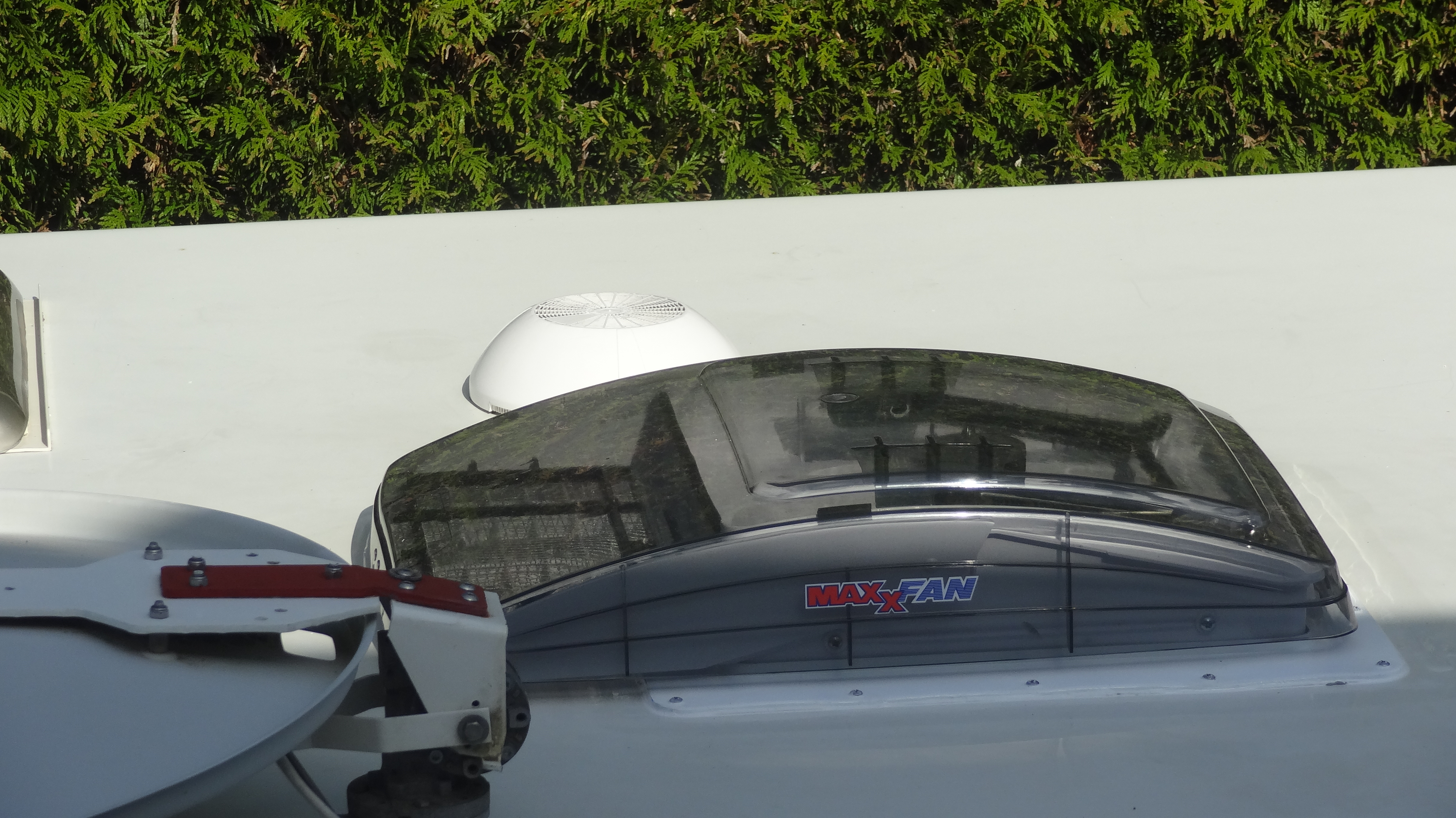

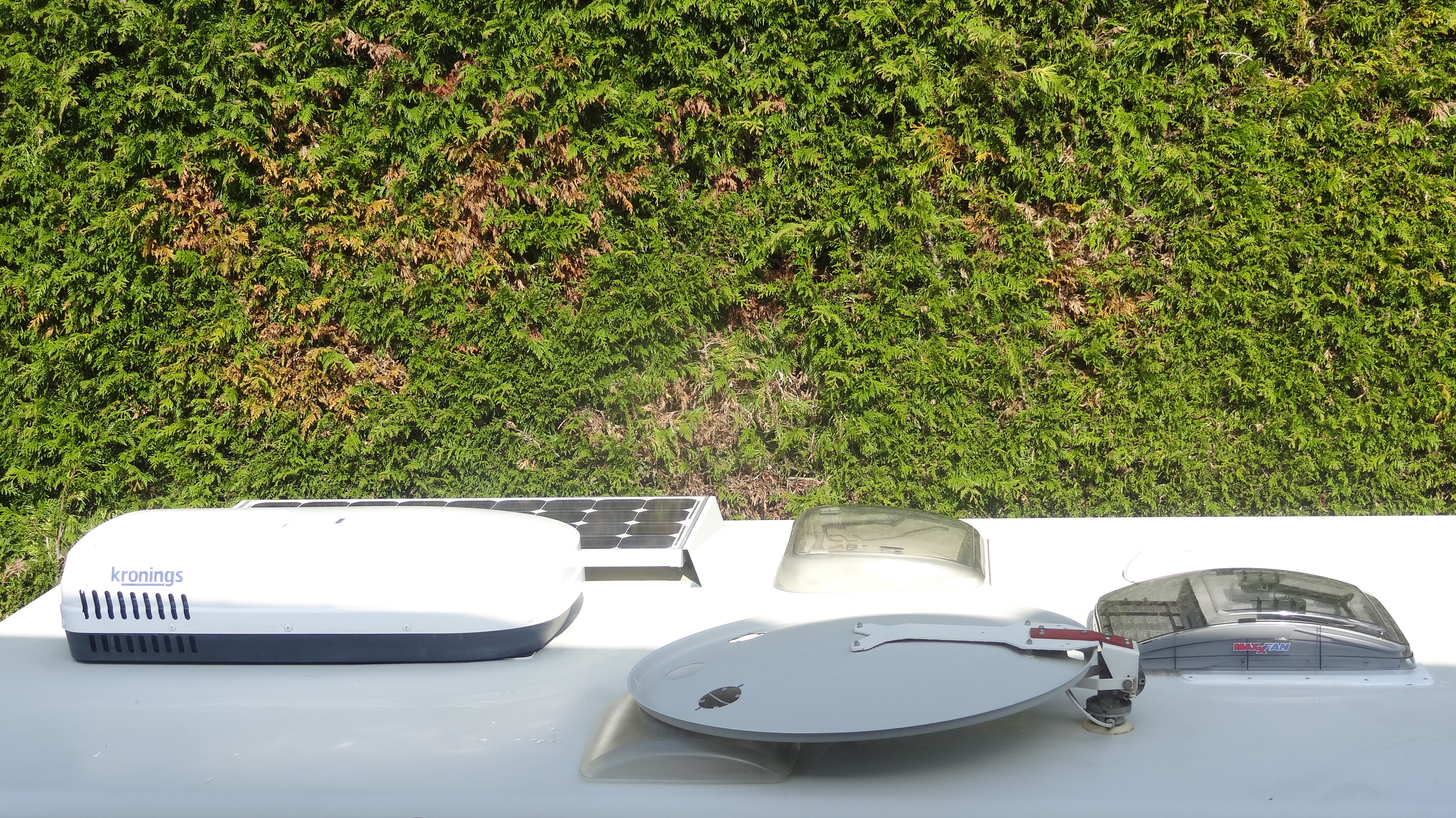

Résultat final sur le toit :

Le travail est achevé

Photo 29 Le travail est achevé.JPG (7.2 Mio) Vu 4911 fois

Avec encore un peu de place pour positionner par la suite un second panneau solaire de l’autre côté de ma climatisation.

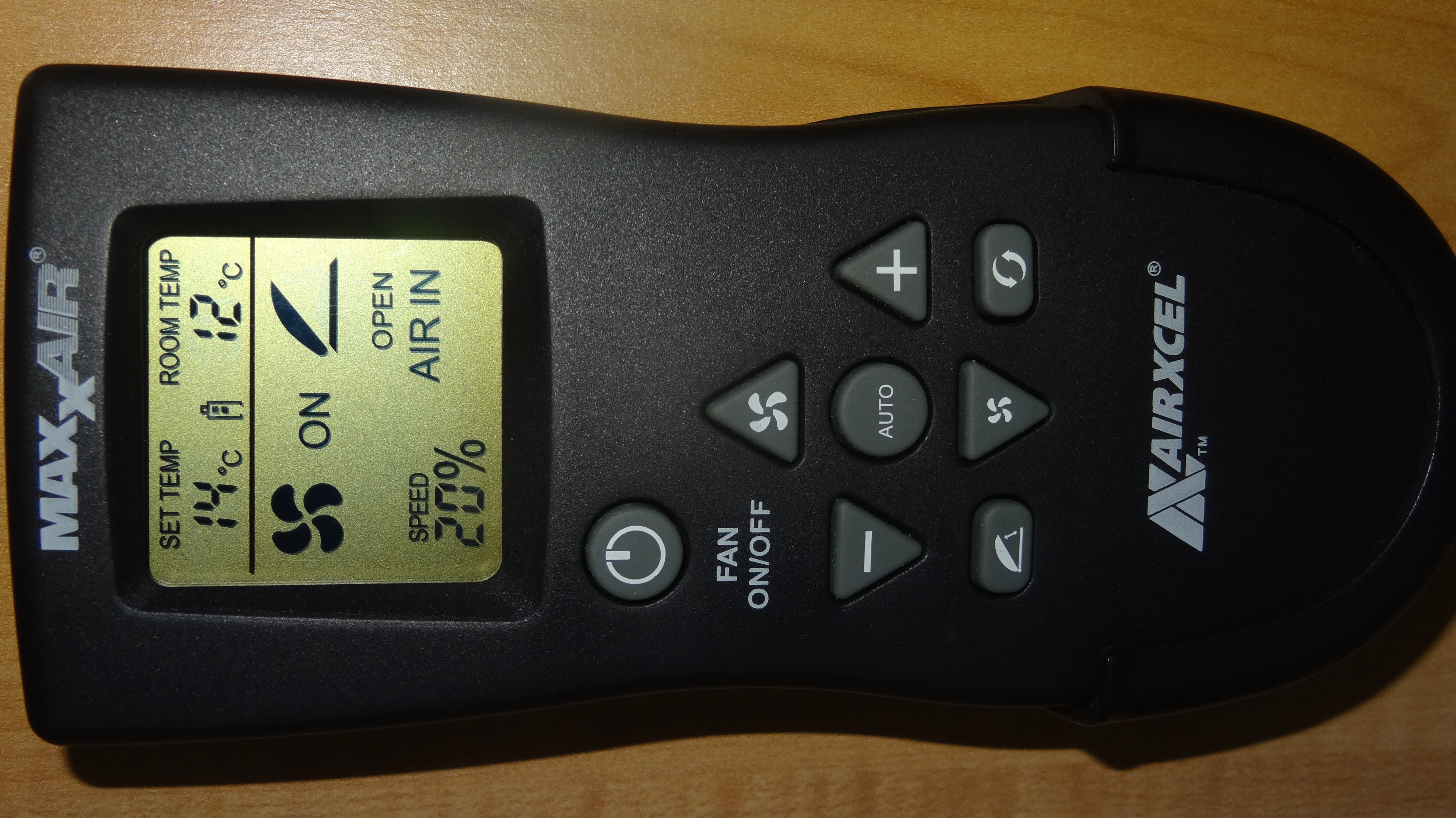

Ah oui, cerise sur le gâteau : La TELECOMMANDE qui vient en complément des boutons de commande positionnés sur le lanterneau.

La cerise sur le gâteau

Photo 30 Cerise sur le gâteau LA TELECOMMANDE.JPG (4.39 Mio) Vu 4911 fois

N’est-elle pas belle ainsi la vie d’autant plus que croyez-moi ce lanterneau est d’une efficacité redoutable à presque me faire regretter d’avoir installer un climatiseur

C'EST FINI

Bien cordialement.

Jlouis69

[LVdBdM]

Bonjour
En complément du remplacement du lanterneau Remis, j'aime comprendre certains aspects techniques à ma portée.

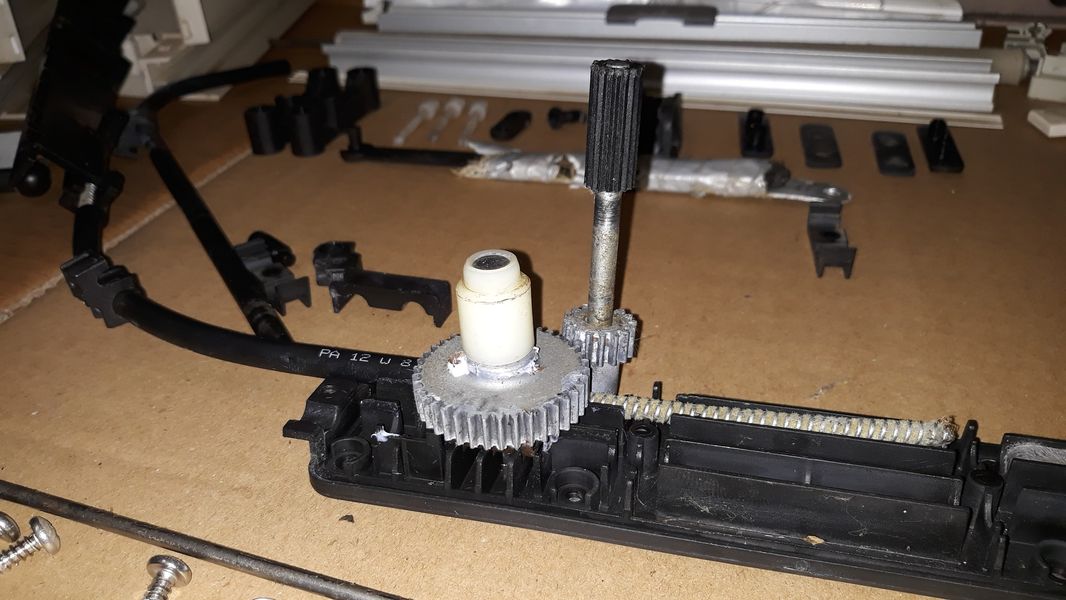

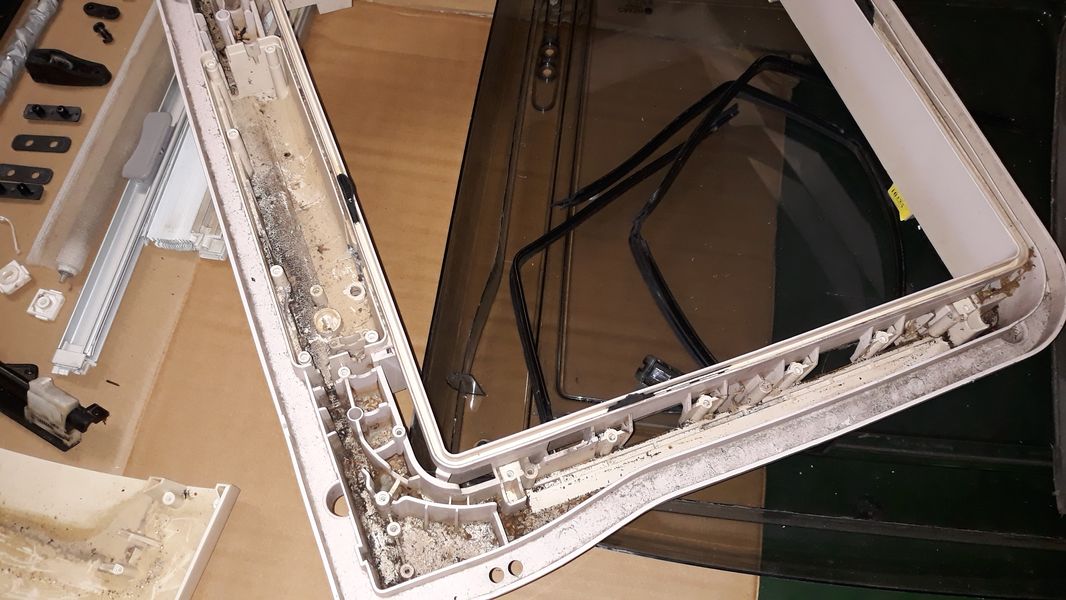

De ce fait, j'ai démonté complétement le lanterneau.
Le concepteur avait imaginé un équipement technique complexe mais par malheur le fabricant a fait des économies en ne mettant pas le 2ème levier prévu pour soulever le lanterneau.
D'où torsion du système et casse des charnières !

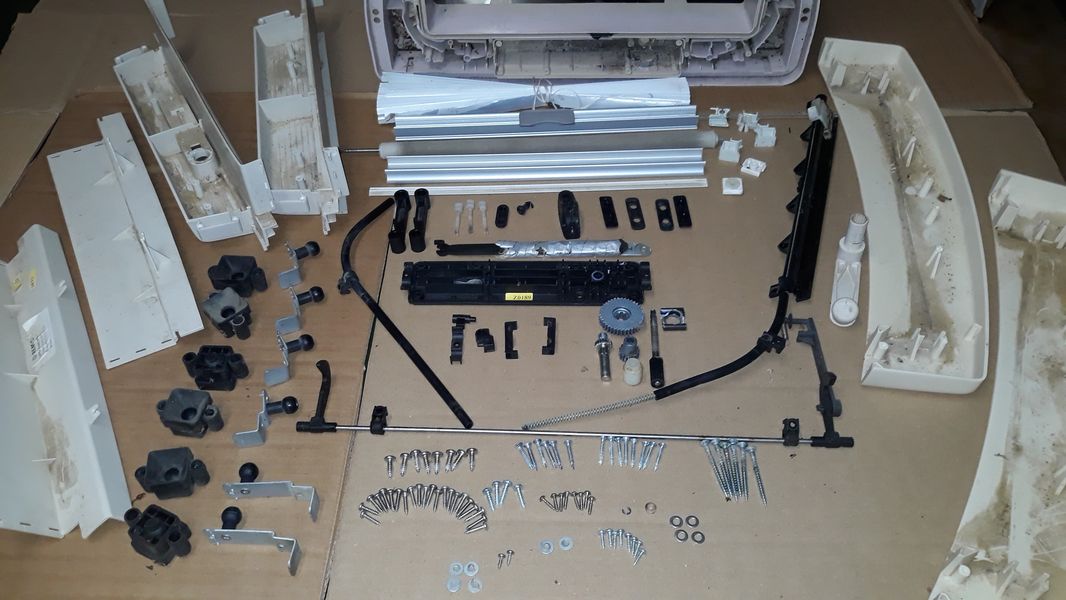

Cet équipement ne comprend pas moins de 80 pièces en acier, aluminium, bakélite, caoutchouc, toile, film alu et "plastique".
Il y a aussi plus de 80 vis et rondelles dont la moitié en inox.
Vraiment dommage qu'un tel équipement ne dure pas à cause d'un levier manquant.
Cordialement
JLM
